Budowa stropu TERIVA krok po kroku
Strop TERIVA to strop gęstożebrowy wykonywany z prefabrykowanych belek stropowych, pustaków wypełniających oraz betonu układanego na budowie. System jest często stosowany w budownictwie jednorodzinnym, ponieważ wykorzystuje stosunkowo niewielkie elementy, które można sprawnie transportować i układać. Prawidłowe wykonanie stropu wymaga jednak zachowania kolejności prac, odpowiedniego podparcia konstrukcji oraz wykonania zbrojenia zgodnie z projektem.
Przed rozpoczęciem montażu należy sprawdzić dokumentację konstrukcyjną budynku oraz wymagania dotyczące konkretnego systemu TERIVA. To projekt określa m.in. rodzaj stropu, długość i rozstaw belek, rozmieszczenie podpór montażowych, zbrojenie oraz sposób wykonania wieńców i żeber rozdzielczych.
Z czego składa się strop TERIVA?
Podstawowymi elementami stropu TERIVA są prefabrykowane belki stropowe oraz pustaki wypełniające. Do wykonania kompletnej konstrukcji potrzebne są również m.in. podpory montażowe, zbrojenie i beton.
Belki stropowe TERIVA
Prefabrykowane belki tworzą żebra nośne stropu. Składają się z betonowej stopki oraz stalowej kratownicy przestrzennej.
Dostępne są różne rodzaje i długości belek przeznaczone do konkretnych systemów TERIVA. Ich dobór powinien odpowiadać projektowanej rozpiętości, obciążeniom oraz pozostałym parametrom konstrukcji.
Pustaki stropowe
Pustaki układane pomiędzy belkami stanowią wypełnienie stropu. W zależności od systemu mogą różnić się wysokością, szerokością, liczbą komór oraz materiałem wykonania.
Stosowane są m.in. pustaki keramzytobetonowe i żużlobetonowe. Należy zawsze zastosować wariant przeznaczony do konkretnego rodzaju stropu TERIVA.
Kształtki wieńcowe
Do wykonania zewnętrznych krawędzi stropu można wykorzystać prefabrykowane kształtki wieńcowe typu L lub C.
Elementy te pełnią funkcję traconego szalunku i ułatwiają przygotowanie wieńca przed betonowaniem. Rodzaj kształtki należy dopasować do rozwiązania konstrukcyjnego i wysokości wykonywanego stropu.
Podpory, zbrojenie i beton
Na czas montażu strop wymaga odpowiedniego podparcia. Stosuje się podpory montażowe współpracujące z belkami rozprowadzającymi obciążenie. Konieczne jest również wykonanie przewidzianego w projekcie zbrojenia wieńców, żeber rozdzielczych, stref podporowych, otworów oraz innych miejsc wymagających dodatkowego wzmocnienia.
Po przygotowaniu całej konstrukcji wykonywana jest warstwa betonu, która zespala poszczególne elementy stropu.
Jak wykonać strop TERIVA krok po kroku?
Montaż stropu powinien przebiegać zgodnie z projektem konstrukcyjnym i dokumentacją zastosowanego systemu. Poniższa kolejność przedstawia najważniejsze etapy wykonywania typowego stropu TERIVA.
Ułożenie belek stropowych
Prace rozpoczyna się od rozmieszczenia prefabrykowanych belek na przygotowanych podporach konstrukcyjnych. Belki należy układać w rozstawie przewidzianym dla konkretnego systemu TERIVA. Pomocne może być ułożenie pojedynczych pustaków przy końcach belek, które pozwalają ustalić właściwy rozstaw elementów.
Należy również zachować wymaganą długość oparcia belek na ścianach lub innych elementach konstrukcyjnych.
Wykonanie podpór montażowych
Przed pełnym wypełnieniem stropu pustakami należy wykonać podpory montażowe. Ich liczba, rozstaw i sposób ustawienia zależą m.in. od długości belek i rozwiązania konstrukcyjnego. Podpory powinny stać na stabilnym podłożu i być rozmieszczone zgodnie z dokumentacją systemu oraz projektem.
Na tym etapie ustala się również wymaganą geometrię stropu.

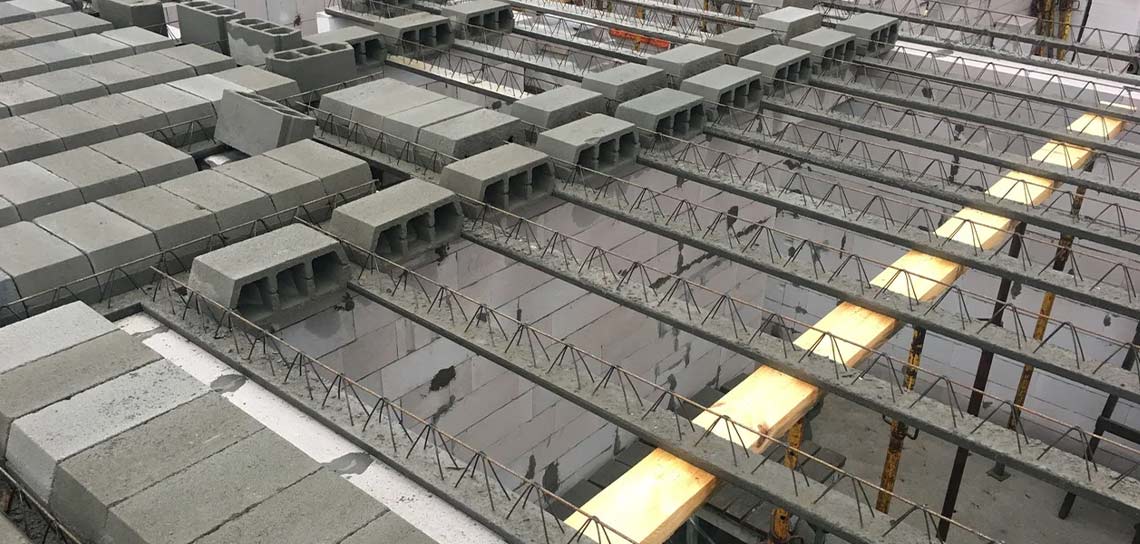

Ułożenie pustaków TERIVA
Po prawidłowym rozmieszczeniu i podparciu belek można przystąpić do układania pustaków. Elementy rozmieszcza się pomiędzy belkami, zachowując miejsca przewidziane na żebra rozdzielcze, wzmocnienia oraz otwory instalacyjne i konstrukcyjne.
Podczas prac należy uważać, aby nie uszkodzić pustaków i nie powodować nadmiernych miejscowych obciążeń niedokończonego stropu.
Przygotowanie wieńców i otworów
Kolejnym etapem jest przygotowanie zewnętrznych krawędzi stropu oraz otworów, np. na schody, kominy czy instalacje. W miejscach wymagających szalowania można zastosować tradycyjne deskowanie albo przewidziane dla danego rozwiązania prefabrykowane kształtki.
Szczególną uwagę należy zwrócić na połączenie stropu z wieńcem oraz innymi elementami konstrukcyjnymi budynku.
Wykonanie zbrojenia
Przed betonowaniem należy wykonać całe zbrojenie przewidziane w projekcie. Dotyczy to przede wszystkim wieńców, żeber rozdzielczych oraz miejsc wymagających dodatkowego wzmocnienia. Dodatkowe zbrojenie może być potrzebne m.in. w sąsiedztwie otworów, podpór czy miejsc występowania większych obciążeń.
Rozmieszczenie, średnica i sposób zakotwienia prętów powinny być zgodne z dokumentacją konstrukcyjną.
Kontrola stropu przed betonowaniem
Przed rozpoczęciem betonowania warto jeszcze raz sprawdzić całą konstrukcję. Kontroli wymagają przede wszystkim:
- rozmieszczenie i podparcie belek,
- prawidłowe ułożenie pustaków,
- stabilność podpór montażowych,
- wykonanie wieńców,
- rozmieszczenie zbrojenia,
- przygotowanie otworów,
- zabezpieczenie miejsc wymagających szalowania.
Ewentualne błędy znacznie łatwiej poprawić przed rozpoczęciem betonowania.
Betonowanie stropu TERIVA
Betonowanie powinno odbywać się w sposób zapewniający równomierne obciążanie konstrukcji. Beton musi dokładnie wypełnić przestrzenie żeber, wieńców i pozostałych elementów konstrukcyjnych oraz utworzyć wymaganą warstwę nadbetonu.
Podczas podawania mieszanki należy unikać gromadzenia dużej ilości betonu w jednym miejscu. Beton powinien być odpowiednio zagęszczony, a górna powierzchnia stropu wyrównana do projektowanego poziomu.
Pielęgnacja betonu
Wykonanie stropu nie kończy się wraz z zakończeniem betonowania. Świeży beton wymaga odpowiedniej pielęgnacji, szczególnie ochrony przed zbyt szybkim wysychaniem. Sposób pielęgnacji należy dostosować do warunków atmosferycznych i zastosowanej mieszanki betonowej.
Podpór montażowych nie należy usuwać tylko dlatego, że od betonowania upłynęła określona liczba dni. Moment rozdeskowania i usunięcia podpór powinien wynikać z wymaganej wytrzymałości betonu, dokumentacji konstrukcji i warunków, w jakich beton dojrzewa.
Najczęstsze błędy przy wykonywaniu stropu TERIVA
Mimo że montaż stropu TERIVA opiera się na prefabrykowanych elementach, błędy wykonawcze mogą mieć poważne konsekwencje dla całej konstrukcji. Do problemów, których należy szczególnie unikać, należą:
- zastosowanie niewłaściwego rodzaju belek lub pustaków,
- nieprawidłowy rozstaw belek,
- zbyt mała długość ich oparcia,
- niewłaściwe rozmieszczenie lub niestabilne ustawienie podpór montażowych,
- pominięcie wymaganego zbrojenia,
- nieprawidłowe wykonanie wieńców i żeber rozdzielczych,
- nadmierne miejscowe obciążanie stropu podczas betonowania,
- niewłaściwe zagęszczenie betonu,
- brak odpowiedniej pielęgnacji świeżego betonu,
- zbyt wczesne usunięcie podpór.
Strop jest elementem konstrukcyjnym budynku, dlatego nie należy wprowadzać samodzielnych zmian w rozmieszczeniu belek, zbrojeniu czy innych rozwiązaniach przewidzianych przez projektanta.
Prawidłowo wykonany strop TERIVA wymaga odpowiedniego przygotowania, właściwego doboru elementów oraz zachowania technologii montażu. Wykorzystanie prefabrykowanych belek i pustaków usprawnia prowadzenie prac, ale nie zastępuje projektu konstrukcyjnego i kontroli prawidłowości wykonania.
